西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业.

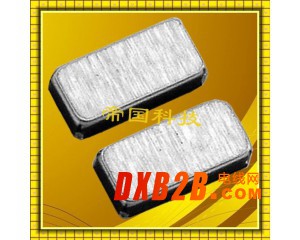

贴片表晶32.768K,CM315D32768DZFT.系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英SMD晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内
西铁城晶振参数 | 符号 | CM315D规格 |
公称频率 | f_nom | 32.768KHZ |
频率容许偏差 | f_tol | ±5ppm,±10ppm,±20ppm |
顶点温度 | Ti | 25℃±5ºC |
保存温度范围 | T_stg | −55ºC~+125ºC |
工作温度范围 | T_use | −40ºC~+85ºC |
负载容量 | CL | 6.0pF,7.0pF,9.0pF,12.5pF |
串联电阻 | R1 | 70kΩ max |
绝对激励等级 | DL值 | 1.0μW Max |
并联电容 | C 0 | 0.95pF typ |
频率老化程度 | f_age | ±3 x 10-6 |
CM315D32768DZFT,超声波清洗
(1)使用AT-切割晶体和声表面滤波器(SAW)/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 3215晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.
(3)请勿清洗开启式晶振产品
(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.
使用环境(温度和湿度)
请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英耐高温晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
